安全光栅接线方法详解（NPN/PNP接线图+常见问题）
在现代工业自动化和机床安全防护中，安全光栅（Safety Light Curtain）是一种至关重要的安全检测装置。它通过红外光束的发射与接收，实时监控危险区域，一旦有人体或物体进入保护区，就会立即输出信号，切断危险动作或停止设备运行。
然而，安全光栅如果接线不正确，不仅会导致无法正常工作，还可能带来严重的安全隐患。因此，掌握正确的接线方法至关重要。本文将结合接线图，详细讲解 发射端与接收端接线、NPN与PNP输出逻辑、常开常闭区别、常见接线问题 以及 实际应用案例，帮助您全面理解安全光栅接线。
一、安全光栅的组成与作用
安全光栅一般由两部分组成：
- 发射端（Emitter）：发射多路红外光束。
- 接收端（Receiver）：接收光束，并判断光路是否被遮挡。
当光束无遮挡时，光栅处于“安全状态”；一旦光束被阻断，光栅立即输出信号，通过PLC或安全继电器切断设备危险动作，从而保障人员安全。
👉 应用场景：冲床、折弯机、自动化流水线、机器人工作站等。

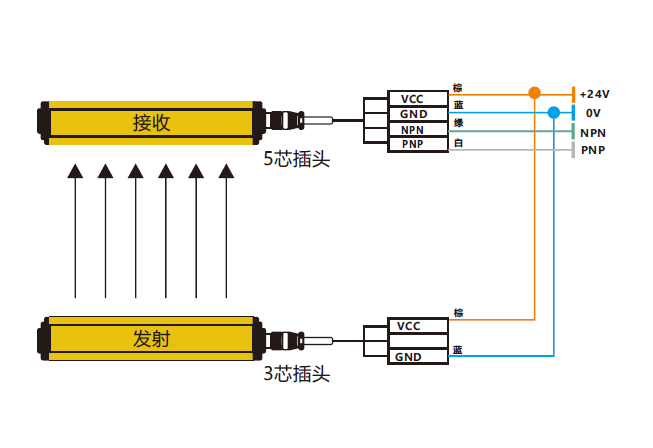

二、安全光栅接线图解析
根据常见的接线方式：
- 发射端（3芯插头）
- 棕色（VCC）：接 +24V
- 蓝色（GND）：接 0V
- 黑色（部分型号为空脚或同步线）
- 接收端（5芯插头）
- 棕色（VCC）：接 +24V
- 蓝色（GND）：接 0V
- 绿色（NPN输出）
- 白色（PNP输出）
- 黑色（同步/控制线，视厂家不同）
👉 可以看出：发射端只需电源接入，而接收端既要电源也要输出信号。
三、NPN与PNP输出逻辑详解
安全光栅的信号输出分为 NPN 与 PNP 两种形式。不同PLC和继电器输入电路，对应的输出形式不同，必须正确选择。
1. NPN输出（绿色线）
- 工作原理：集电极开路，信号通过下拉到0V输出。
- 输出逻辑：
- 未遮挡光束（安全状态） → 输出悬空，PLC检测到 高电平（24V）。
- 遮挡光束（危险状态） → 输出导通到0V，PLC检测到 低电平（0V）。
- 适用场景：PLC输入为 源型（Sourcing Input）。
2. PNP输出（白色线）
- 工作原理：发射极开路，信号通过上拉到24V输出。
- 输出逻辑：
- 未遮挡光束（安全状态） → 输出悬空，PLC检测到 低电平（0V）。
- 遮挡光束（危险状态） → 输出拉高到24V，PLC检测到 高电平（24V）。
- 适用场景：PLC输入为 漏型（Sinking Input）。
四、NPN与PNP逻辑对比表
| 输出类型 | 状态 | 输出端电压 | PLC检测结果 | 特点与应用 |
|---|---|---|---|---|
| NPN 常开（NO） | 未触发 | 悬空 ≈24V | 高电平 | 常用，一般检测；逻辑直观；但断线可能误判为安全 |
| 触发 | 0V | 低电平 | ||
| NPN 常闭（NC） | 未触发 | 0V | 低电平 | 常用于安全电路；断线会直接报警/停机，安全性高 |
| 触发 | 悬空 ≈24V | 高电平 | ||
| PNP 常开（NO） | 未触发 | 0V | 低电平 | 常见于PLC源型输入；逻辑直观 |
| 触发 | +24V | 高电平 | ||
| PNP 常闭（NC） | 未触发 | +24V | 高电平 | 用于安全控制；断线时信号消失，能触发保护 |
| 触发 | 0V | 低电平 |
一句话总结：
- NPN输出 → 触发时拉到 0V（低电平）。
- PNP输出 → 触发时拉到 +24V（高电平）。
- 常开（NO） → 触发才有信号。
- 常闭（NC） → 正常就有信号，触发时信号消失。
五、常开与常闭的区别
安全光栅的输出信号有时还区分 常开（NO） 与 常闭（NC）：
- 常开（NO）：正常时无信号，遮挡后才输出。
- 常闭（NC）：正常时有信号，遮挡后信号消失。
🔎 在工业安全应用中，常闭逻辑更常见，因为它能在光栅断线或损坏时也表现为“危险状态”，从而提升安全性。
六、安全光栅接线注意事项
- 电源必须为DC 24V，严禁接AC。
- 极性不可接反，避免损坏内部电路。
- NPN与PNP二选一，不能同时接入。
- 布线要避开强电电缆，必要时使用屏蔽线。
- 接地可靠：提升抗干扰能力。
- 确认PLC输入类型（源型或漏型），否则信号无法识别。
- 实测验证逻辑：接线完成后，用遮挡方式测试输出是否符合预期。
七、常见问题（FAQ）
Q1：光栅通电后为什么不亮？
可能是电源电压不足、极性接反、接线松动。
Q2：为什么信号输出一直为0V？
检查是否选择了正确的NPN或PNP输出；确认PLC输入匹配。
Q3：NPN和PNP能同时用吗？
不能，只能二选一，否则可能损坏PLC输入端。
Q4：为什么动作逻辑与预期相反？
可能是光栅默认常闭逻辑，需参考说明书调整。
八、应用案例
- 冲床防护：在冲压机前安装光栅，人员伸手进入时立即停机。
- 折弯机保护：在下模区域布置光栅，防止操作员误触。
- 自动化流水线：在包装线或检测线入口安装光栅，防止人员误入危险区域。
- 机器人防护：在机器人工作区外围安装光栅，取代传统围栏，支持灵活的人机协作。
九、总结
通过接线图可知：
- 发射端（棕=+24V，蓝=0V）只需电源供电。
- 接收端需要电源，并通过绿色线（NPN）或白色线（PNP）输出信号。
- NPN逻辑：遮挡=0V，未遮挡=24V。
- PNP逻辑：遮挡=24V，未遮挡=0V。
在实际应用中，用户需根据 PLC输入类型 选择合适的输出方式，并结合常开/常闭逻辑，确保安全光栅与控制系统的稳定配合。只有正确接线，才能发挥光栅在工业安全中的作用。
