在现代工业自动化中，安全光栅（Safety Light Curtain） 已经成为保障人员安全和提高生产效率的关键部件。无论是冲床、注塑机，还是机器人作业区，都能看到它的身影。
那么，安全光栅是如何工作的？又能在哪些场合应用？本文将带您深入了解。

一、安全光栅的工作原理

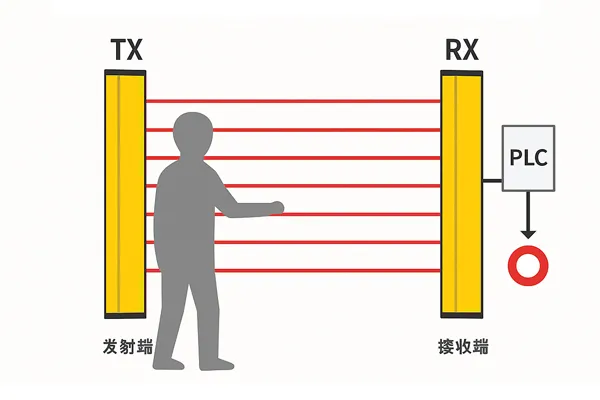

安全光栅通常由 发射器（TX） 和 接收器（RX） 两部分组成：

发射端
- 内部有多组红外LED，按照固定间距发射平行光束。
接收端
- 内部有光敏传感器阵列，用于检测是否接收到光束。
检测原理
- 当所有光束都被接收 → 系统判定安全；
- 当任意一束光被遮挡 → 光栅立即输出信号 → 控制设备停止或报警。

👉 简单来说：安全光栅就是利用红外光束组成一道“光墙”，一旦有人或物体进入，设备立即停机，防止伤害。

二、安全光栅的分类

根据不同的应用需求，安全光栅可分为以下几类：

1. 按分辨率（检测精度）

14mm：检测手指，常用于冲床；
20~30mm：检测手掌，常用于装配线；
40~50mm：检测手臂，常用于注塑机；
70mm以上：检测整个人员，常用于机器人作业区、危险隔离区。

2. 按安全等级

Type 2：适合风险较低的设备，符合EN 61496-1标准；
Type 4：适合高风险机械（如冲床、注塑机），符合EN 61496-1/-2标准。

3. 按输出方式

NPN输出：适合三菱、欧姆龙PLC（SINK输入）；
PNP输出：适合西门子、施耐德PLC（SOURCE输入）；
继电器输出：适合无需PLC的独立控制系统；
双输出（NPN+PNP）：通用型，兼容性强。

4. 按功能扩展

普通型光栅：只具备基本安全防护；
带屏蔽/静音功能光栅：适合有物料通过的生产线；
智能光栅：具备自诊断、抗干扰、总线通讯等功能。

三、安全光栅的核心技术特点

非接触检测：无需机械触发，避免磨损；
高速响应：最快可达 ≤10ms，适合高速冲床；
多点防护：通过红外阵列形成“保护墙”，覆盖危险区域；
高可靠性：具备自检功能，光栅异常时自动停机；
安装灵活：可根据不同高度和检测距离灵活配置；
抗干扰能力强：可在电磁干扰和强光环境下稳定工作。

四、安全光栅的典型应用

1. 冲床防护

危险性：手指可能伸入模具区；
应用：安装高分辨率（14mm）的Type 4安全光栅；
效果：一旦有手指进入，冲床立即停止。

2. 注塑机防夹防护

危险性：合模过程中夹伤手臂；
应用：选择30~40mm分辨率光栅，覆盖模具区域；
效果：有人进入，自动停机，避免夹伤事故。

3. 自动化流水线

危险性：操作工误伸手进传送带或机器人区域；
应用：安装在输送线两侧，分辨率30mm左右；
效果：既能保证物料正常通过，又能保护人员安全。

4. 机器人作业区

危险性：人员进入危险区域被机械臂碰撞；
应用：使用70mm以上分辨率的长距离光栅；
效果：检测整个人体进入，立即停止机器人动作。

5. 包装机与切割机

危险性：高速刀具或封切刀伤人；
应用：安装30mm光栅，保护手掌安全；
效果：在检测范围内遮挡光束 → 机器停机。

五、安全光栅的应用优势

提升安全性：有效防止误操作和工伤事故；
减少机械损耗：避免因人员介入造成设备损坏；
提升生产效率：光栅反应速度快，不影响生产节拍；
合规性保障：符合国际安全标准，满足出口需求；
降低人工成本：替代传统安全门和机械防护装置，维护简单。

六、总结

安全光栅的原理：通过红外光束形成检测屏障，一旦光束被遮挡，立即输出信号，控制设备停机，确保安全。

安全光栅的应用：广泛应用于冲床、注塑机、自动化流水线、机器人作业区、切割包装机等各种危险场合。
