安全光栅的常见故障及解决方法

在现代工业生产中，安全光栅（Safety Light Curtain） 被广泛应用于冲床、注塑机、包装机、机器人等设备中，用于保障人员安全和提升生产效率。
然而，在长期使用过程中，安全光栅也可能出现一些故障，影响其防护功能。本文将为您介绍 安全光栅的常见故障类型、原因分析以及解决方法，帮助企业降低停机风险，保障安全生产。

一、安全光栅的常见故障类型

1. 光栅不动作

现象：人员进入保护区域，设备未停机。
原因：
- 光束被强光干扰（如阳光直射）；
- 光栅接线错误，信号未接入安全回路；
- 内部电路或输出模块损坏。
解决方法：
- 检查光栅安装位置，避免阳光直射或强光源干扰；
- 核对接线方式（NPN/PNP是否与PLC匹配）；
- 更换输出模块或整套光栅。

2. 光栅误动作（频繁报警/停机）

现象：设备运行中，光栅经常无故报警，导致频繁停机。
原因：
- 环境中有灰尘、油雾、水汽等遮挡光束；
- 光栅安装松动，导致光轴偏移；
- 电磁干扰（变频器、焊机等高功率设备）。
解决方法：
- 定期清洁光栅表面；
- 检查安装支架是否牢固，重新校准光轴；
- 为光栅信号线加屏蔽，远离干扰源。

3. 光栅指示灯异常

现象：
- 发射端电源灯不亮 → 光栅无法工作；
- 接收端报警灯常亮 → 即使无遮挡也报错。
原因：
- 电源不稳或电源模块故障；
- 光束被遮挡或发射功率衰减。
解决方法：
- 测量电源电压是否稳定；
- 清洁发射端，必要时更换LED光源；
- 检查接收端的灵敏度设置。

4. 光栅无法对接（光轴偏移）

现象：发射端与接收端无法形成完整光束，光栅一直处于报警状态。
原因：
- 光栅安装不平行，光轴对不准；
- 震动或冲击导致位置偏移。
解决方法：
- 使用水平仪或激光定位，重新调整安装；
- 加固支架，避免振动影响。

5. 光栅输出异常

现象：光栅被遮挡时有时输出信号，有时无输出。
原因：
- 输出继电器接触不良；
- NPN/PNP信号与PLC输入极性不匹配；
- 接线端子松动。
解决方法：
- 检查PLC输入点类型，确认NPN或PNP对应关系；
- 紧固端子，必要时更换输出模块。

二、导致安全光栅故障的常见原因

环境因素：灰尘、油雾、水汽等污染物附着在光学镜片上。
安装问题：光栅未对准、支架松动、安装位置不合理。
电气问题：接线错误、电磁干扰、电源电压不稳。
人为因素：操作人员误碰光栅或私自改接线路。
设备老化：光源发射功率衰减，内部元件老化。

三、安全光栅的维护与保养建议

定期清洁：用干净无纤维布擦拭光学表面，避免灰尘影响光束。
检查接线：确保接线端子紧固，无虚接或松动。
避免强干扰：远离高功率电气设备，必要时加屏蔽线。
定期校准：检查光轴对准情况，避免因振动导致偏移。
更换老化件：长期使用后，及时更换发射管或整套光栅。

四、总结

安全光栅是工厂设备中不可或缺的安全防护装置，一旦发生故障，可能导致 安全隐患 和 设备停机损失。
常见的故障主要有：不动作、误动作、指示灯异常、光轴偏移、输出异常。
通过 定期维护、正确安装、避免干扰，可以大大降低故障发生率，保障生产安全与稳定。

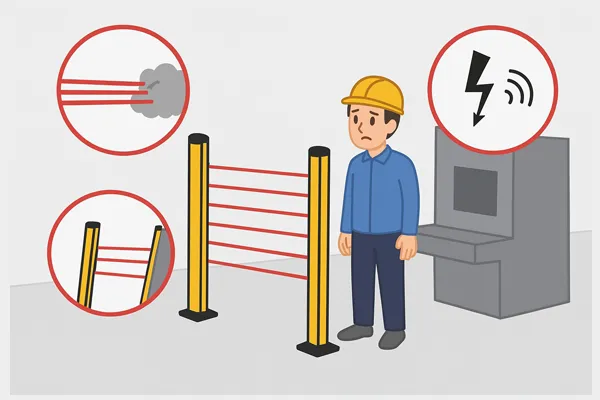

安全光栅的常见故障
